Dây chuyền chiết rót và đóng chai 5 Gallon thùng/chai (1500BPH)

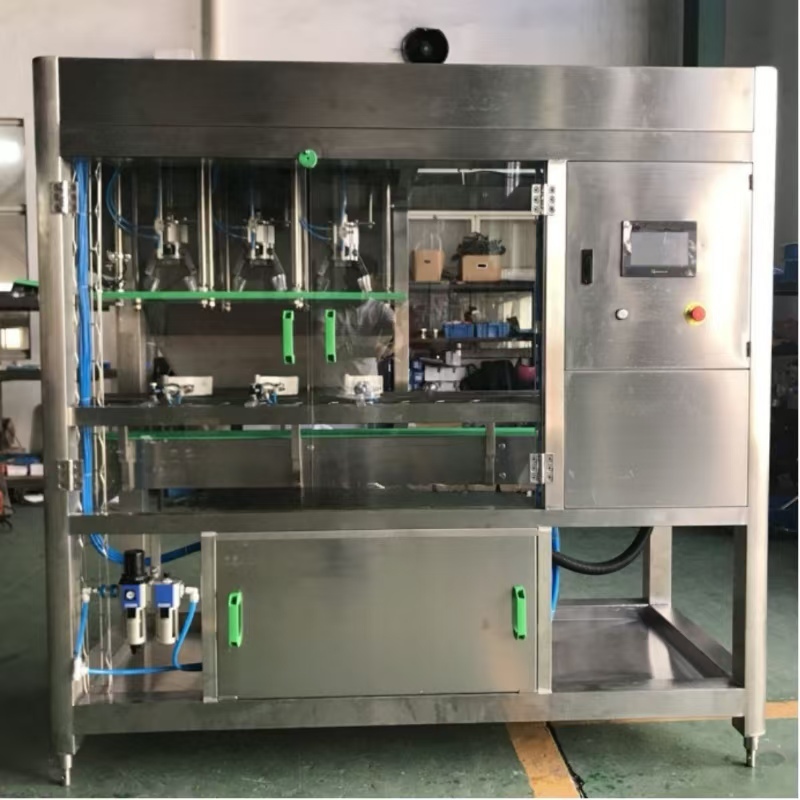

Máy tháo nắp tự động hoàn toàn dòng QBG-2 bao gồm một khung, đầu tháo nắp, xi lanh và hệ thống điều khiển điện, hoạt động cùng với hệ thống xích băng tải để đạt được hoạt động dây chuyền lắp ráp trực tuyến. Toàn bộ vật liệu được làm bằng thép không gỉ chất lượng cao, có khả năng chống ăn mòn và dễ làm sạch. Đầu tháo nắp được làm bằng thép khuôn tùy chỉnh, bền, không làm hỏng miệng thùng và có thể điều chỉnh một chút; Các xi lanh và linh kiện điện được làm bằng các sản phẩm thương hiệu nổi tiếng trong và ngoài nước (Yadeke, Schneider). Máy có vẻ ngoài đẹp mắt, cấu trúc nhỏ gọn, hiệu quả sản xuất cao, vận hành ổn định và đáng tin cậy, và mức độ tự động hóa cao. Đây là một thiết bị hỗ trợ dây chuyền sản xuất thùng tự động hoàn toàn tích hợp các thành phần cơ khí và điện. Thiết bị này có chức năng không kéo ra mà không có nắp và tháo ra nếu không cắm.

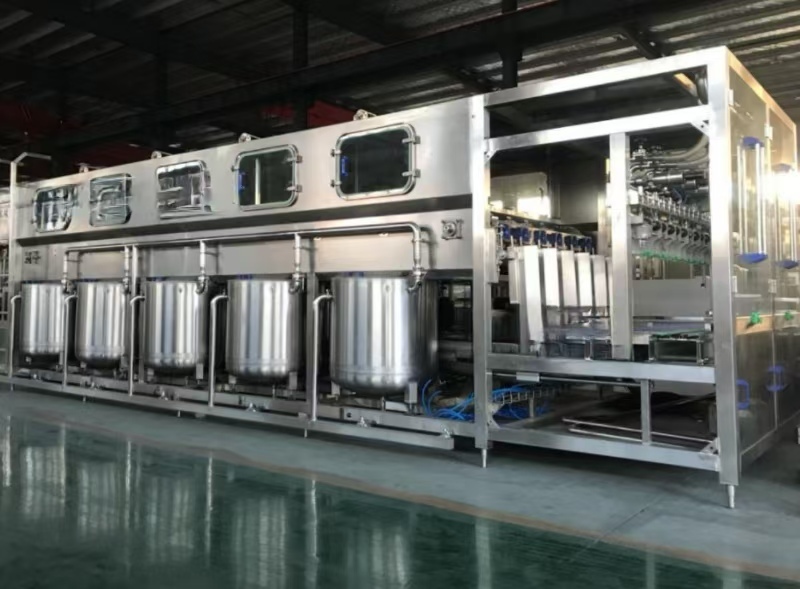

Máy làm sạch thùng tự động hoàn toàn (làm sạch bằng kiềm và chất lỏng)

Máy bao gồm một phần làm sạch bằng kiềm, một phần làm sạch bằng chất khử trùng, một bể nước tuần hoàn vệ sinh, một bơm xả độc lập, một đồng hồ đo áp suất độc lập, một hệ thống xả nâng và xoay, một hệ thống sưởi kiềm và một hệ thống điều khiển điện tử.

Nguyên lý hoạt động:

Sau khi được làm sạch bằng máy làm sạch thùng bên ngoài, các thùng được vận chuyển bằng máy thùng trên đến trạm nạp thùng của bộ phận rửa. Sau khi phát hiện và đếm bằng quang điện, 8 thùng được gửi vào. Xi lanh chặn thùng chặn các thùng còn lại từ trạm thùng trên. Xi lanh đẩy thùng của máy thùng trên đẩy các thùng lên khung lật, khung này lật các thùng đến vị trí nằm ngang. Sau khi xi lanh lật vào vị trí, xi lanh thùng trên đẩy các thùng vào ghế đĩa thùng và đặt chúng vào ghế đĩa thùng nhựa. Với xích xoay 90 ° lên trên, thùng nhựa thay đổi từ vị trí nằm ngang ban đầu sang vị trí lộn ngược và đầu thùng đi vào dung dịch kiềm, dung dịch khử trùng và trạm làm sạch nước vô trùng với đầu thùng hướng xuống.

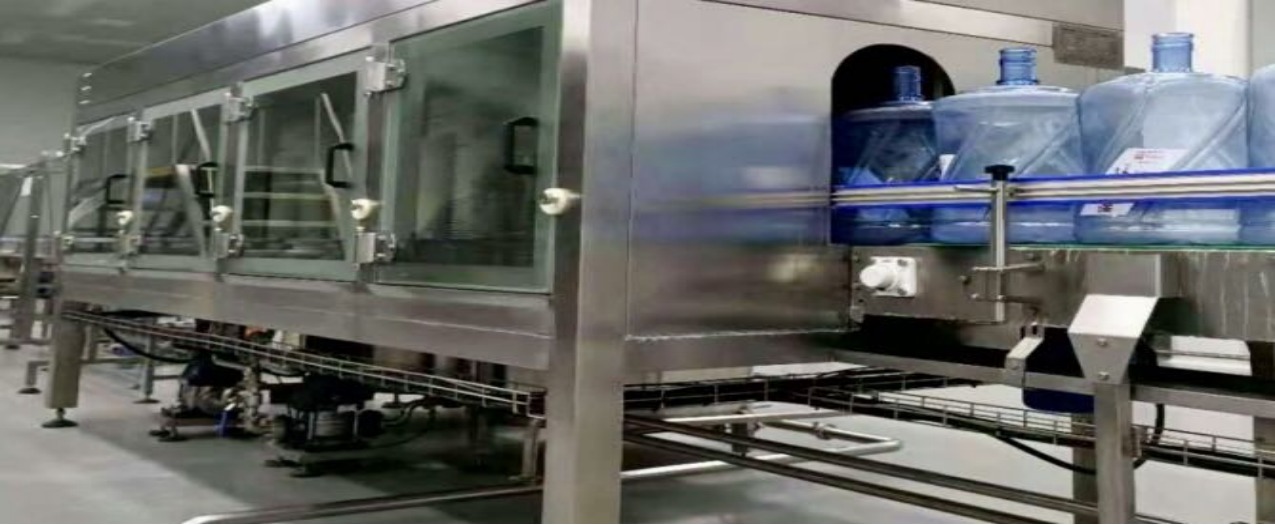

Máy chiết rót và đóng nắp thông minh

Máy bao gồm một bể chứa nước rót, một bơm rót biến tần, một van màng ngăn vệ sinh, một van rót vô trùng không tiếp xúc, một thiết bị định vị, một thiết bị đóng nắp, một thiết bị đóng nắp, một hệ thống truyền động và một hệ thống điều khiển điện.

Nguyên lý hoạt động:

Sau khi rửa và khử trùng, thùng sạch đi vào khu vực rót thông qua một kênh kín và vệ sinh dọc theo băng tải. Thùng được đẩy đến trạm rót bằng cơ chế đẩy thùng bị lệch. Sau khi thùng rót vào vị trí (hàng thùng tiếp theo bắt đầu vào khu vực chờ), xi lanh rót di chuyển để di chuyển cơ chế định vị thùng rỗng xuống để kẹp cổ chai. Bơm rót khởi động van rót và mở nó để rót. Khi việc rót đạt đến thời gian đã đặt, van rót đóng lại. Sau khi rót xong, cơ chế định vị thùng rỗng nâng lên và động cơ băng tải bắt đầu dẫn động băng tải để kéo thùng đã rót ra khỏi trạm rót. Băng tải băng tải thùng được đậy nắp bằng thiết bị đóng nắp và tự động nén bằng đầu đóng nắp. Lực kẹp của đầu đóng nắp có thể được điều chỉnh bằng cách điều chỉnh áp suất khí nén của van giảm áp. Quá trình rót và đóng nắp hiện đã hoàn tất.

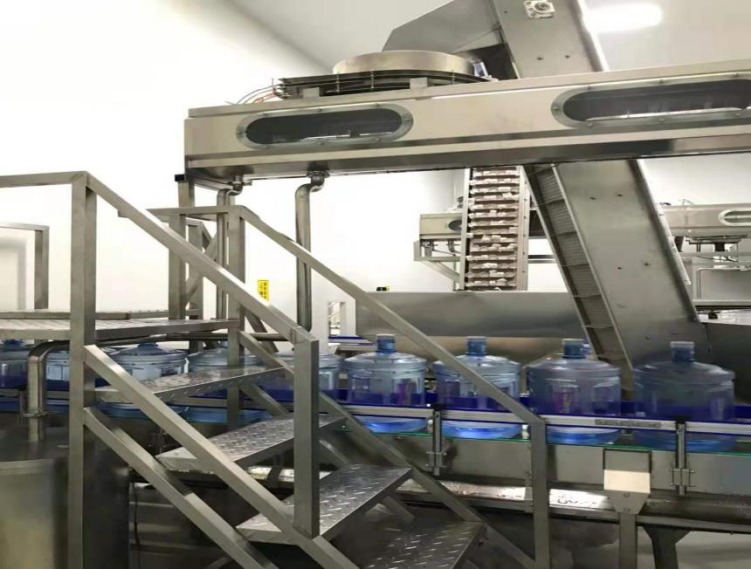

Máy cấp nắp tự động

Thiết bị đóng nắp được trang bị công tắc phát hiện. Khi nắp chai được tiêu thụ đến một mức độ nhất định, công tắc phát hiện sẽ gửi tín hiệu để kích hoạt thiết bị đóng nắp để đóng nắp

Có một số lượng nắp chai nhất định trong ngăn chứa nắp. Tấm rung lắc nắp chai vào ống dẫn khí dưới tác động của động cơ rung. Dưới tác động của gió của quạt, nắp chai được gửi đến bộ sắp xếp nắp thông qua ống dẫn

Bằng cách chèn bảng, kích thước của lỗ nắp của ngăn chứa nắp có thể được thay đổi để điều chỉnh tốc độ rơi của nắp

Máy khử trùng và làm sạch nắp thùng trực tuyến

Sau khi nắp chai được sắp xếp bởi thiết bị phân loại nắp, chúng đi vào máy làm sạch nắp và trải qua quá trình khử trùng và xả, cũng như xả bằng nước thành phẩm. Sau đó, chúng được gửi vào máy đóng nắp thông qua đường ray dẫn hướng nắp kín.

Máy đóng bao tự động hoàn toàn

Máy đóng bao tự động hoàn toàn dòng TD bao gồm một khung, một cơ chế cấp thùng, một cơ chế niêm phong và cắt, một cơ chế kéo màng, một hệ thống điều khiển điện và các bộ phận khác, hoạt động cùng với hệ thống xích băng tải để đạt được hoạt động dây chuyền lắp ráp trực tuyến. Toàn bộ vật liệu được làm bằng thép không gỉ chất lượng cao, có khả năng chống ăn mòn và dễ làm sạch. Các linh kiện điện chính đều là sản phẩm nhập khẩu. Máy có vẻ ngoài đẹp mắt, cấu trúc nhỏ gọn, hiệu quả làm việc cao, vận hành ổn định và đáng tin cậy, và mức độ tự động hóa cao. Đây là một thiết bị hỗ trợ dây chuyền sản xuất thùng tự động hoàn toàn tích hợp động cơ servo.
